KCS-80型捕塵器
發布:專注煤礦安全設備二十年【鶴壁市鑫鶴機械廠】 發布時間:2018-10-31 10:51:52
一、產品概述
目前,在煤礦瓦斯抽放鉆孔過程中,,大多使用風壓排粉,而風力排粉會在鉆孔口帶來的大量煤塵飛揚,,嚴重惡化了工作環境,極大地影響了工人的身心健康,,并成為安全生產的一大隱患,。
因此,我廠開發設計出KCS-80型捕塵器,。本產品可對鉆孔過程中,,排出的粉塵(煤塵)進行處理,并最大限度的降低了風流中的粉塵濃度,,除塵效果達到90%以上,,極大的改善了風壓排粉現場的作業環境,為工人的身心健康提供了安全,、可靠的保證!
二,、產品結構

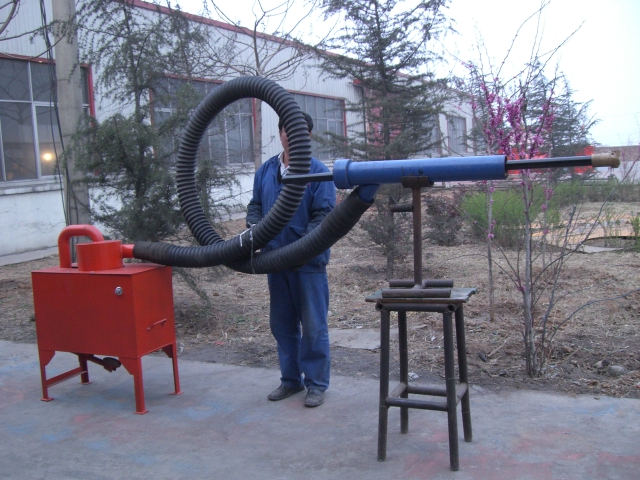

KCS-80捕塵器共有三部分組成:封孔器,、連接管、除塵器,。封孔器主要有擴孔鉆頭,、擴孔管、三通,、密封套筒,、卡頭等組成。連接管根據施工現在的實際需要采用適當長度的膠管,。除塵器主要有放水閥,、芯管、旋渦體、水箱,、噴頭,、渦殼、排渣閥等組成,。
三,、產品工作原理
(1)封孔器工作原理
在正常鉆孔過程中,鉆孔孔口產生塵源的地方主要有兩個:一是鉆孔孔壁與擴孔管之間縫隙,;二是鉆桿與封孔器的密封套筒之間縫隙,。封孔器對擴孔管與擴孔孔壁之間的采取安裝過程中緊配合,對鉆桿與密封套筒之間采取可靠的密封零件,,消除了這兩個地方的塵源,,使正常鉆進過程中的粉塵全部能引入三通進入連接管。
(2)除塵器工作原理
在正常鉆孔過程中,,鉆孔內的大量回風,、瓦斯和鉆屑經封孔器、連接管進入除塵器的進風管,,經旋渦體,、芯管后由上往下作切向式旋轉。一些粗顆粒煤渣在漩渦中沉入箱底,,經自動排渣閥自動排出,,完成了第一次篩選式干式除塵。其余細微塵粒隨瓦斯回風往上經芯管,、渦殼,、噴頭進入水箱,塵料經水浴溶入水中,,進行了第二次水浴式除塵,。而剩余的瓦斯和風沿水箱上出口溢出。經過兩次除塵,,氣體得到凈化,,除塵效果達到90%以上。
四,、產品主要參數
項目 | 參數 |
擴孔管直徑 | Ф100 mm |
擴孔管長度 | ≥300 mm |
環境溫度 | 10~40 ℃ |
環境濕度 | 0~100% |
適應壓力 | 0~101 Kpa |
水箱容積 | 145 L |
除塵器外形尺寸(長×寬×高) | 800×400×1130 mm |
重 量 | 92 kg |
